摘要：本文主要阐述了在制造型企业中应用PLM系统，如何进行产品选配管理。并通过应用实例说明数据模型和基本业务流程，管理系统在整机厂的广泛应用，缩短产品开发周期，完成数字化转型方面具有重要意义。
关键词：产品生命周期管理;产品数据管理;产品配置
正文：
引言
产品配置管理是产品组织和管理的一种形式，它以文档管理为底层支持，以BOM表为其组织核心，把定义最终产品的所有工程数据和文档联系起来，实现客户的定制化需求和对市场的快速反馈。
1定义
1.1产品配置
产品配置是指对预先定义的可配置产品的组件进行组合，并满足用户需求，最终得到一个用户满意的产品个体的过程，同时产品配置需要使用一定的产品配置方法并通过相应的产品配置系统来完成。
从产品特性的角度对产品配置来理解，配置过程可被看成是一个选择一组构件并维护其关系以形成设计解决方案的过程。
产品结构和产品配置紧密相关，是对产品信息进行组织和管理的形式。只有合理、有效地组织产品结构，才能使产品配置得以顺利进行。
1.2产品配置器数据模型
字典：字典可作为公司层级选项库顶层，属于抽象类。
配置器关联：配置器关联可作为产品线或产品级顶层，属于抽象类。
族组：字典或配置器关联下添加族组，属于抽象类。
族：族组的下层，属于抽象类。
值：具体实例。
汇总模型族：模型的上层结构，属于抽象类。
模型族：模型的具体实例。
1.3数据模型之间的关系
.png)

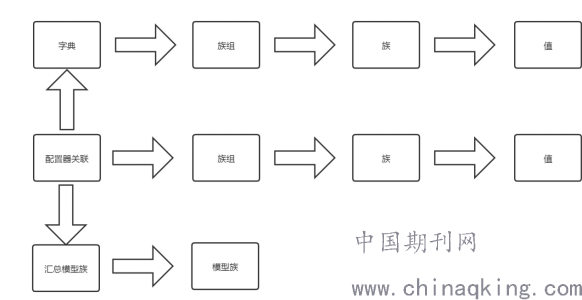

图1 产品配置模型关系图
1.4数据结构
为了数据的准确性，建议先建立配置器关联，再由配置器关联汇总至公司字典。同时需要选配的全配置BOM结构。
(1)配置器字典
新建配置器字典：通过新建-字典-组-族-值的顺序，搭建公司级配置字典库。。
(2)配置器关联
新建配置器关联：在配置器关联下将公司级字典库的组、族、值搭建关联。。
(3)汇总模型族
新建汇总模型族：在配置器关联中新建汇总模型族、模型。。
(4)配置器规则
创建配置器规则：配置器规则包括三种类型，默认规则、包含规则、排除规则。
2业务流程
以整车为例，它是配置器字典。
以轮胎的选配为例，轮胎为族组，分两个选项族：全天候轮胎和雪地轮胎；其中全天候轮胎选项值有205/55/16米其林A、215/50/17三角A、215/50/17普利司通A、215/55/17倍耐力A；雪地轮胎选项值有205/55/16米其林S、215/50/17三角S、215/50/17普利司通S、215/55/17倍耐力S。
结构管理器关联配置：在结构管理器中取BOM对象与配置器关联具体值关联。
整车--------------------------------------------------------------------------------------字典
|
乘用车产品线---------------------------------------------------------------------------配置器关联
|
小型汽车A6车型------------------------------------------------------------------模型族
|
基本型-------------------------------------------------------------------------模型
运动型-------------------------------------------------------------------------模型
|
轮胎------------------------------------------------------------------------------------族组
|
全天候轮胎------------------------------------------------------------------------选项族
|
205/55/16米其林A----------------------------------------------------选项值
205/55/16米其林A----------------------------------------------------选项值
205/55/16米其林A----------------------------------------------------选项值
205/55/16米其林A----------------------------------------------------选项值
|
雪地轮胎---------------------------------------------------------------------------选项族
|
205/55/16米其林S----------------------------------------------------选项值
205/55/16米其林S----------------------------------------------------选项值
205/55/16米其林S----------------------------------------------------选项值
205/55/16米其林S----------------------------------------------------选项值
图2 轮胎族组值关系
2.1搭建产品配置器结构
以乘用车产品线例，新建配置器关联，命名为A6车型；搭建配置器条目，先提取需要选配的全配置BOM结构，即超级BOM,它的数模数据由底盘装置、车身装置、电机装置、内外饰装置、汽车电子装置、动力系统、轮胎、传动系统、质保期组成。产品变量关联，将要选配的BOM,数模数据与配置关联器关联。配置器关联完毕，然后把BOM发送到结构管理器中。
2.2产品结构关联配置
以乘用车产品线例，编辑变量条件，选需要选配的项，将BOM中的条目和配置器中的条目相关联，如BOM结构中的轮胎与配置管理器中选项族全天候轮胎相关联，已经关联的用V字标识表示，逐一进行关联，直到把超级BOM需要选配的项都一一关联上为止，然后进行选配，例如A6车型基本型全天候轮胎、A6车型运动型雪地轮胎，由此产生了两个车型的配置，同时也就从超级BOM产生了选配后的两个具体的车型的BOM。
2.3设置配置器规则
以乘用车产品线例，编辑规则条件：包含规则、排除规则、默认规则。包含规则主要用于提醒用户当选择A时，也需要选择B项；排除规则适用于提醒用户当前冲突选项；默认规则可以设置将某些选项值为默认值，在未进行选配的时候就将其标示出来。
总结
本文给出了产品配置器的数据结构模型和业务流程，主要输入是全配置BOM和配置器关联，通过产品配置管理系统为工具支持，输出是与配置器关联的BOM。
参考文献：
[1] 产品数字化实践论文集 西门子工业软件（上海）有限公司 编 电子工业出版社
[2] Teamcenter 11[Siemens],2015
